Spis treści
Jakie są najważniejsze metody łączenia przewodów elektrycznych?
Istnieje wiele istotnych metod łączenia przewodów elektrycznych, które są odpowiednio dostosowane do różnych potrzeb. Choć skręcanie kabli bywa stosowane, to nie jest to najlepsze rozwiązanie, ponieważ zapewnia nietrwałe połączenia. Z kolei lutowanie to bardziej skuteczna technika, ale wymaga pewnej wprawy oraz specjalistycznych narzędzi. W praktyce wiele osób decyduje się na korzystanie z kostek elektrycznych, takich jak:
- listwy zaciskowe,
- zaciski śrubowe.
Wśród nowoczesnych rozwiązań wyróżniają się:
- szybkozłączki,
- złączki samozaciskowe,
- Wago,
- konektory hermetyczne,
- konektory skręcane,
- mufy kablowe termokurczliwe i żelowe.
Te rozwiązania umożliwiają szybkie i niezawodne połączenia bez potrzeby lutowania. Dodatkowo, zapewniają dobrą ochronę przed niekorzystnymi warunkami atmosferycznymi, co znacząco zwiększa trwałość takich połączeń. Wybór odpowiedniej metody łączenia powinien opierać się na specyfice eksploatacji, wymaganej wytrzymałości oraz otoczeniu, w którym będą one używane. Stosowanie właściwych złączek oraz akcesoriów nie tylko zwiększa efektywność, ale także podnosi poziom bezpieczeństwa instalacji elektrycznych. Solidność połączeń to fundamentalny aspekt, który zapewnia długotrwałą i sprawną funkcjonalność każdej instalacji elektrycznej.

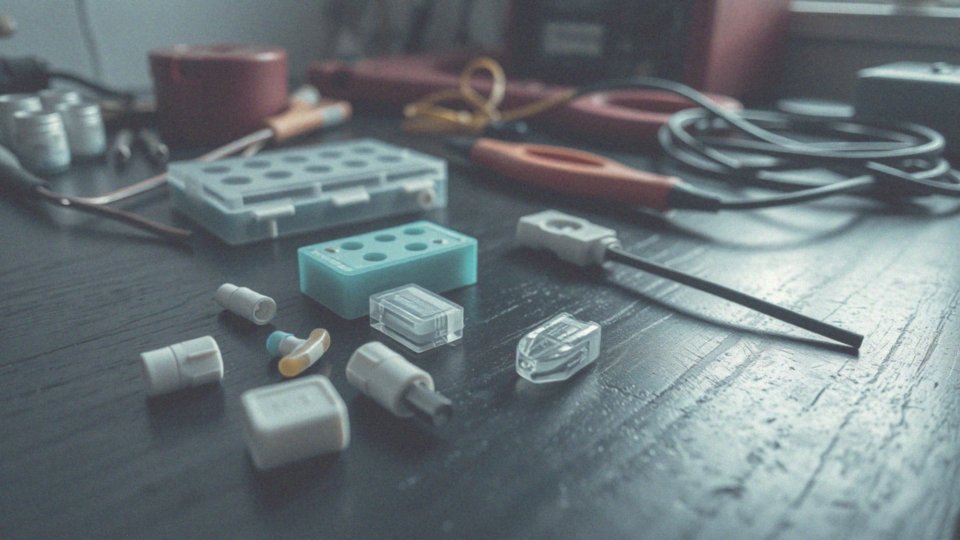

Jakie są różnice między różnymi metodami łączenia przewodów?
Istnieje wiele sposobów łączenia przewodów elektrycznych, a każdy z nich ma wpływ na trwałość, bezpieczeństwo oraz stopień trudności wykonania. Skręcanie kabli to jedna z najprostszych technik, aczkolwiek jej niezbyt wysoka trwałość sprawia, że rzadko jest rekomendowana. Z kolei lutowanie zapewnia bardziej solidne połączenie, ale wymaga doświadczenia oraz odpowiednich narzędzi, co może być barierą dla amatorów.
Jeśli chodzi o kostki elektryczne, takie jak:
- listwy zaciskowe,
- śrubowe zaciski,
- szybkozłączki,
- mufy termokurczliwe,
- żelowe mufy,
- złączki samozaciskowe.
To z powodzeniem oferują mocne i niezawodne połączenia. Warto jednak pamiętać, że ich instalacja w niewielkich przestrzeniach może być dość kłopotliwa. W ostatnich latach szybką popularność zyskały szybkozłączki, które zachwycają prostotą użycia. Dzięki nim można w szybki sposób łączyć przewody, co znacznie ogranicza ryzyko luzowania połączeń. Dla trudnych warunków atmosferycznych doskonałym rozwiązaniem są mufy kablowe, które charakteryzują się wodoodpornością i wytrzymałością. Natomiast złączki samozaciskowe to opcja, która mocno upraszcza proces, wystarczy bowiem wsuwać przewód, co czyni je niezwykle wygodnymi w użyciu.
Każda z wymienionych metod ma własne wymagania dotyczące narzędzi i poziomu bezpieczeństwa, dlatego wybór odpowiedniej techniki powinien być dostosowany do specyfiki projektu oraz warunków, w jakich będą stosowane.
Co wpływa na wybór odpowiedniej metody łączenia przewodów?
Wybór odpowiedniej techniki łączenia przewodów elektrycznych zależy od wielu istotnych czynników. Przede wszystkim warunki, w jakich będą one użytkowane, mają ogromne znaczenie. Do najważniejszych elementów wpływających na trwałość połączeń należą:
- wilgotność,
- temperatura,
- obciążenie prądowe.
Również materiał użyty do produkcji przewodów, jak na przykład żyły jednodrutowe, ma swoje znaczenie w kontekście efektywności wybranej metody. Warto również zwrócić uwagę na normy bezpieczeństwa, takie jak PN-EN 60998, które definiują standardy dotyczące łączeń elektrycznych. Użycie wysokiej jakości materiałów izolacyjnych oraz przewodowych jest kluczowe dla zapewnienia prawidłowego funkcjonowania i bezpieczeństwa całej instalacji.
Oprócz dostępnych narzędzi, metoda łączenia powinna być dostosowana do rodzaju złączek oraz specyfiki miejsca, w którym będą one instalowane. Nie można zapominać o wpływie warunków atmosferycznych na trwałość połączeń, które mogą ulegać degradacji w wyniku niekorzystnych warunków. Dlatego też, by system elektryczny mógł działać długo i bezpiecznie, wszystkie te aspekty muszą zostać wzięte pod uwagę.
Jakie rodzaje złączek stosuje się do łączenia przewodów bez lutowania?
Przy łączeniu przewodów bez użycia lutownicy, korzysta się z różnych rodzajów złączek, które mają zróżnicowane funkcje oraz zastosowania. Wśród najpowszechniej stosowanych warto wymienić:
- kostki elektryczne, takie jak listwy zaciskowe i kostki ceramiczne,
- listwy zaciskowe z systemem śrubowym, charakteryzujące się solidnością i niezawodnością w różnych warunkach,
- kostki ceramiczne, idealne w trudnych, ekstremalnych środowiskach,
- szybkozłączki, takie jak te od Wago, które umożliwiają szybkie i łatwe łączenie przewodów bez potrzeby użycia dodatkowych narzędzi,
- złączki żelowe o klasie ochrony IP 67, odporne na działanie wilgoci, co czyni je znakomitym wyborem do pracy w wymagających warunkach atmosferycznych,
- śrubowe złączki, które są chętnie wykorzystywane tam, gdzie stabilność połączenia ma kluczowe znaczenie,
- złączki dźwigniowe, wyróżniające się prostotą obsługi i umożliwiające wielokrotne podłączanie przewodów,
- złączki w formie szynowej, zapewniające doskonałą organizację przewodów, szczególnie w ograniczonych przestrzeniach.
Każdy z typów złączek ma swoje unikalne zalety, które znacząco wpływają na efektywność łączenia przewodów elektrycznych w różnych sytuacjach.
Jakie są główne narzędzia potrzebne do łączenia przewodów elektrycznych?
W świecie elektryki istnieje wiele narzędzi, które odgrywają kluczową rolę w efektywnym łączeniu przewodów. Oto kilka z nich:
- Szczypce do ściągania izolacji, w tym automatyczne modele, które są nieocenione w procesie usuwania osłony przewodów,
- Noże elektromonterskie, przydatne do precyzyjnego cięcia, co jest niezwykle ważne w każdej instalacji,
- Praski do kabli, które służą do zaciskania konektorów,
- Lutownice, pozwalające na tworzenie trwałych i solidnych połączeń,
- Opalarka, znajdująca zastosowanie przy pracy z rurkami termokurczliwymi,
- Miernik uniwersalny, który sprawdza ciągłość obwodu oraz zapewnia bezpieczeństwo i prawidłowe działanie instalacji,
- Zestaw śrubokrętów, umożliwiający montaż złączek i innych elementów,
- Uniwersalne szczypce i kombinerki, które znacznie upraszczają manipulację przewodami.
Te wszystkie narzędzia, w połączeniu z wysokiej jakości osprzętem elektroinstalacyjnym, znacząco podnoszą efektywność pracy oraz bezpieczeństwo podczas wykonywania połączeń. Właściwy dobór narzędzi jest kluczowy dla uzyskania trwałych i odpornych na długotrwałe użytkowanie połączeń.
Jak stosować szybkozłączki elektryczne do kabli?
Aby w pełni wykorzystać potencjał szybkozłączek elektrycznych, zacznij od starannego odizolowania końców przewodów na odpowiednią długość, co można zrobić za pomocą szczypiec do ściągania izolacji. Odpowiednio dobrana długość jest kluczowa, ponieważ zapewnia mocne i stabilne połączenie.
Następnie otwórz zacisk szybkozłączki i delikatnie wsuwaj przewód do otworu, aż znajdzie się we właściwej pozycji. Sprawdź, czy przewód jest solidnie zamocowany, aby zagwarantować bezpieczeństwo użytkowania.
Szybkozłączki doskonale sprawdzają się wszędzie tam, gdzie wymagane są szybkie i bezpieczne połączenia, a szczególnie w trudnodostępnych miejscach instalacji elektrycznych. Ich zaletą jest również znaczne zredukowanie ryzyka samobluzgnięcia przewodów, co ma ogromne znaczenie dla ogólnego bezpieczeństwa instalacji.
Co więcej, są one wszechstronne i z powodzeniem można je stosować zarówno w budownictwie, jak i w domowych systemach elektrycznych. Nie zapomnij zwrócić uwagi na dokumentację techniczną; pomoże Ci ona w doborze odpowiednich szybkozłączek odpowiadających specyfice przewodów oraz warunkom, w których będą one używane.
Warto również pamiętać, że jakość materiałów, z jakich wykonane są przewody oraz szybkozłączki, ma istotny wpływ na efektywność połączeń. Wysokiej klasy komponenty zapewniają trwałość połączeń elektrycznych, co w efekcie sprzyja długotrwałemu funkcjonowaniu całego systemu.
Regularne kontrole i właściwa konserwacja złączek są niezbędne dla utrzymania bezpieczeństwa oraz niezawodności Twojej instalacji elektrycznej.

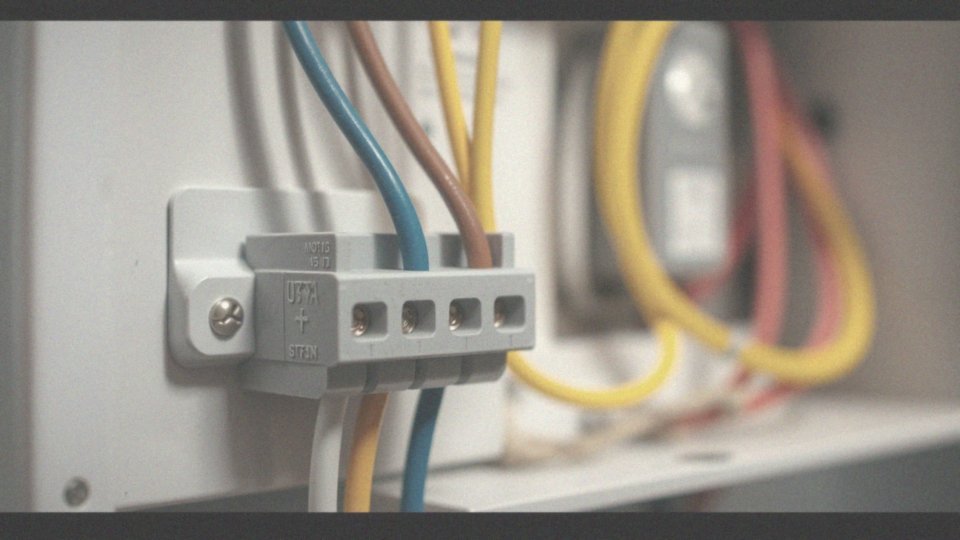

Jakie zalety mają kostki elektryczne w procesie łączenia przewodów?
Kostki elektryczne, często nazywane listwami zaciskowymi, oferują szereg korzyści, które sprawiają, że są chętnie wybierane do łączenia przewodów. Dzięki solidnym zaciskom śrubowym, gwarantują trwałe oraz bezpieczne połączenia, które skutecznie utrzymują przewody na miejscu.
Instalacja tych kostek jest niezwykle szybka i prosta, co czyni je nieocenionym elementem każdego systemu elektrycznego w domu. Dodatkowo, kostki skutecznie izolują przewody, co znacząco redukuje ryzyko wystąpienia zwarć. Materiały wysokiej jakości, z których są produkowane, umożliwiają łączenie przewodów o różnych przekrojach, co zwiększa ich funkcjonalność.
Ich zastosowanie obejmuje zarówno domowe instalacje, jak i przemysł, co świadczy o ich elastyczności. Dzięki niezawodności, kostki elektryczne chronią instalacje przed niekorzystnymi warunkami otoczenia, co podnosi poziom bezpieczeństwa całej sieci elektrycznej. Warto również zauważyć, że ich wybór jest bardzo opłacalny. Łatwość montażu oraz efektywność sprawiają, że są atrakcyjną opcją dla wielu użytkowników.
Jak wykorzystać puszki ziemne do łączenia przewodów elektrycznych?
Puszki ziemne, często określane jako złącza kablowe, pełnią kluczową rolę w łączeniu przewodów elektrycznych w instalacjach umiejscowionych pod ziemią. Aby maksymalnie wykorzystać ich możliwości, warto postępować zgodnie z określonymi krokami:
- starannie połączyć przewody, korzystając z odpowiednich elementów, takich jak mufy żelowe, które zapewniają nie tylko szczelność, ale też ochronę przed wilgocią,
- umieścić te złączki w hermetycznych puszkach ziemnych, które powinny mieć co najmniej stopień ochrony IP67,
- wziąć pod uwagę użycie koszulek termokurczliwych, które poprawiają zarówno szczelność, jak i izolację przewodów.
Puszki żelowe są szczególnie polecane do stosowania na zewnątrz, ponieważ znacznie redukują ryzyko uszkodzeń spowodowanych opadami deszczu, śniegu czy niskimi temperaturami. Stosując te wskazówki, możemy znacząco zwiększyć trwałość oraz bezpieczeństwo elektrycznych instalacji w różnych środowiskach.
Jakie aspekty bezpieczeństwa należy wziąć pod uwagę przy łączeniu kabli?
Zachowanie bezpieczeństwa podczas łączenia kabli ma kluczowe znaczenie. Warto przestrzegać ustalonych zasad, aby zminimalizować ryzyko:
- porażenia prądem,
- zwarcia,
- uszkodzeń instalacji.
Przed przystąpieniem do pracy dobrze jest odłączyć zasilanie, co stanowi podstawowy krok w zapewnieniu bezpieczeństwa. Do skutecznego łączenia przewodów niezbędne będą odpowiednie narzędzia, takie jak:
- szczypce do ściągania izolacji,
- noże elektromonterskie.
Izolacja połączeń to jeden z najważniejszych aspektów, którego nie można zignorować. W tym celu możemy sięgnąć po:
- taśmę izolacyjną,
- rurki termokurczliwe.
Warto również przestrzegać standardów kolorów przewodów. Prawidłowe użycie przewodów fazowych, neutralnych i ochronnych minimalizuje ryzyko błędów. Dodatkowo, warto unikać zaśniedzenia i utleniania końcówek przewodów, ponieważ mogą one prowadzić do poważnych awarii. Ważne jest też, aby zredukować wilgoć, która mogłaby negatywnie wpłynąć na jakość połączeń elektrycznych. Regularna kontrola stanu połączeń jest kluczowa dla bezpieczeństwa oraz efektywności całego systemu elektrycznego. Na koniec, wybierając metodę łączenia, należy uwzględnić specyfikę miejsca instalacji i warunki, co znacząco podnosi poziom bezpieczeństwa sieci elektrycznej.
Jakie są wymagania do trwałego łączenia kabli w warunkach zewnętrznych?
Aby skutecznie połączyć kable na zewnątrz, należy uwzględnić kilka kluczowych aspektów. Przede wszystkim, niezwykle istotne jest zapewnienie, że instalacja będzie odporna na działanie wody. Można to zrealizować, wykorzystując:
- hermetyczne mufy kablowe,
- puszki żelowe z wysokim stopniem ochrony IP, co najmniej na poziomie IP67.
Ważne jest również, aby kable miały odpowiednią warstwę izolacyjną, która nie tylko chroni przed wilgocią, ale jest także odporna na:
- promieniowanie UV,
- zmiany temperatury.
Złącza muszą być solidne, aby unikać uszkodzeń mechanicznych i zapewnić długotrwałe, bezpieczne użytkowanie. Stosowanie szybkozłączek żelowych z klasą szczelności IP67 znacznie podnosi jakość połączeń, chroniąc je przed niekorzystnymi warunkami atmosferycznymi, co jest szczególnie ważne w miejscach narażonych na ciężkie warunki. Regularne kontrole stanu połączeń elektrycznych również mają kluczowe znaczenie dla ich niezawodności i bezpieczeństwa. Każdy komponent instalacji elektrycznej powinien być starannie dobrany do warunków otoczenia, co stanowi istotny krok w dążeniu do trwałego łączenia kabli w trudnym klimacie.
Jakie czynniki atmosferyczne mogą wpływać na łączenie przewodów elektrycznych?
Czynniki atmosferyczne odgrywają kluczową rolę w trwałości i bezpieczeństwie instalacji elektrycznych. Wilgoć, na przykład, sprzyja korozji metalowych elementów, co znacząco zwiększa ryzyko wystąpienia zwarć. Zmiany temperatur również oddziałują na przewody, prowadząc do ich rozszerzania i kurczenia, co w rezultacie może powodować luzowanie się połączeń. Dodatkowo promieniowanie UV negatywnie wpływa na izolację złączek, ograniczając ich efektywność w dłuższej perspektywie czasowej. Opady deszczu i śniegu jeszcze bardziej potęgują ryzyko zwarć, ponieważ wilgoć ma tendencję do gromadzenia się w miejscach połączeń elektrycznych. Silny wiatr może z kolei mechanicznie obciążać te połączenia, a w skrajnych przypadkach prowadzić do ich uszkodzenia. Nie można także zapominać o zanieczyszczeniach atmosferycznych, które przyspieszają proces korozji, negatywnie wpływając na żywotność całej instalacji.
Aby zminimalizować destrukcyjne skutki tych czynników, warto sięgnąć po:
- złączki odporne na wilgoć,
- hermetyczne puszki o wysokim stopniu ochrony IP.
Każdy projekt elektryczny powinien uwzględniać te aspekty, by zapewnić nie tylko bezpieczeństwo, ale również długotrwałe, niezawodne funkcjonowanie instalacji. Regularne kontrole stanu złączek są kluczowe, aby utrzymać ich efektywność i zapewnić bezpieczeństwo w zmieniających się warunkach atmosferycznych.

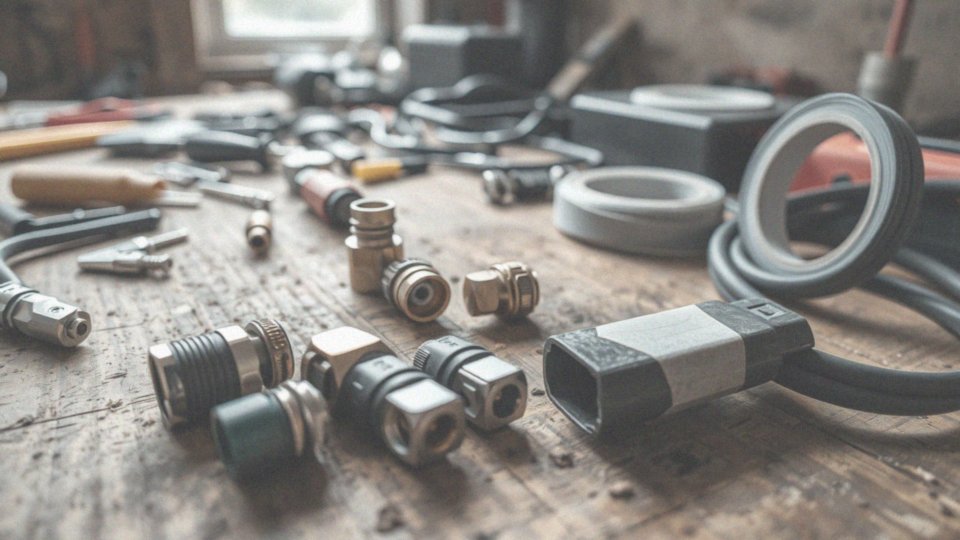

Jak zapewnić trwałość i szczelność połączeń elektrycznych?
Aby zapewnić długotrwałe i szczelne połączenia elektryczne, kluczowe jest wybór właściwych złączek. Warto rozważyć inwestycję w:
- hermetyczne mufy kablowe,
- żelowe puszki,
- dobrej jakości szybkozłączki żelowe o klasie IP67,
- hermetyczne konektory skręcane.
Izolacja przewodów ma niezwykle istotne znaczenie w tym procesie. W tym kontekście przydatne są:
- taśmy izolacyjne,
- rurki termokurczliwe,
- taśma samowulkanizująca.
Ta ostatnia sprawdza się doskonale podczas napraw czy dodawania ochronnej warstwy na przewodach. Nie zapominajmy o regularnym sprawdzaniu stanu połączeń, co pozwala na wczesne zidentyfikowanie problemów. To z kolei przyczynia się do zwiększenia bezpieczeństwa oraz wydłużenia życia instalacji. Ważne jest także, aby unikać mechanicznych naprężeń, które mogą powodować rozłączanie. Techniki instalacji, takie jak odpowiednie zabezpieczenie przewodów i ich unikanie nadmiernego wyginania, mają istotne znaczenie.
Koszulki termokurczliwe dodatkowo wspierają izolację, minimalizując ryzyko negatywnego wpływu niekorzystnych warunków atmosferycznych na trwałość połączeń, co szczególnie dotyczy instalacji umiejscowionych na zewnątrz.
Co to jest mufa kablowa i jak się ją stosuje?
Mufa kablowa pełni kluczową rolę w łączeniu przewodów elektrycznych, zwłaszcza w trudnych warunkach pogodowych. Zastosowanie dwóch dławików gwarantuje mocne połączenie, które skutecznie chroni przed wilgocią oraz uszkodzeniami mechanicznymi. Dzięki hermetycznej konstrukcji, mufa skutecznie zapobiega przedostawaniu się wody do wnętrza kabli.
Proces jej instalacji polega na:
- umieszczaniu końcówek przewodów w obudowie mufy,
- zabezpieczeniu połączeń, na przykład przez lutowanie lub użycie dodatkowych złączek,
- szczelnym zamknięciu mufy.
Takie działanie zwiększa odporność na wodę oraz niekorzystne warunki atmosferyczne, co jest szczególnie istotne w przypadku linii energetycznych oraz instalacji na zewnątrz. Mufy kablowe są powszechnie wykorzystywane w instalacjach elektrycznych zakopanych w ziemi oraz w lokalizacjach narażonych na działanie żywiołów.
Ich konstrukcja zazwyczaj uwzględnia różne formy zabezpieczeń, takie jak dławice, co dodatkowo wzmacnia szczelność połączeń. Z tego względu, te złączki są niezbędne do zapewnienia nieprzerwanej i bezpiecznej pracy systemów elektrycznych, minimalizując ryzyko awarii związanych z działaniem wilgoci i innych czynników zewnętrznych.
